Schaltmatrix für Signale

Dietmar Reinke 1992 - Sendetechnik Schaltmatrix für Signale

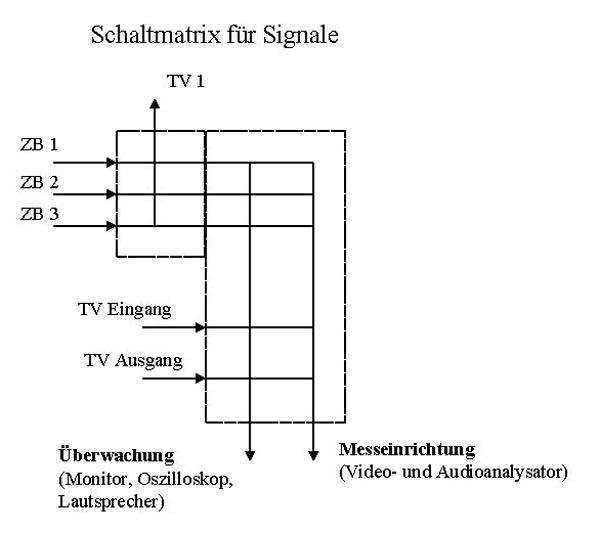

Verteilung der Audio- und Videosignale, Sendereingang, Messpunkte für Überwachung und Messeinrichtung

Video- und Audiomatrix

Dietmar Reinke 1992 - Sendetechnik Video- und Audiomatrix

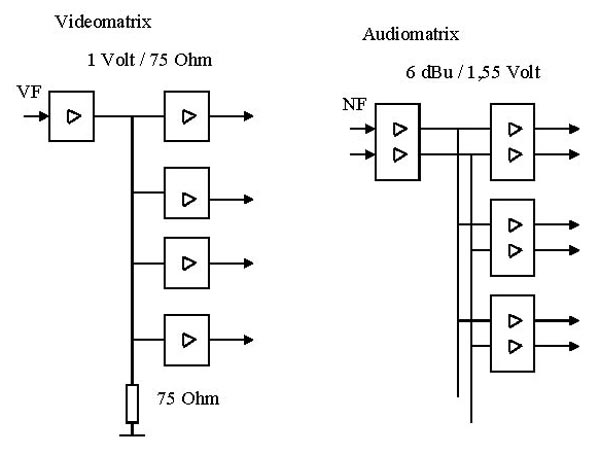

Videomatrix: Videosignal 1 Volt - Wellenwiderstand 75 Ohm - keine Reflektionen durch Trennverstärker, Bandbreite bis 10 MHz, Audiomatrix: Pegel 6 dBu, Verstärkereingang hochohmig (* kOhm) - Ausgangsimpedanz ca. 10 Ohm - für längere Leitungen Anpassung auf 600 Ohm

Videosignale

Dietmar Reinke 1992 - Sendetechnik Videosignale

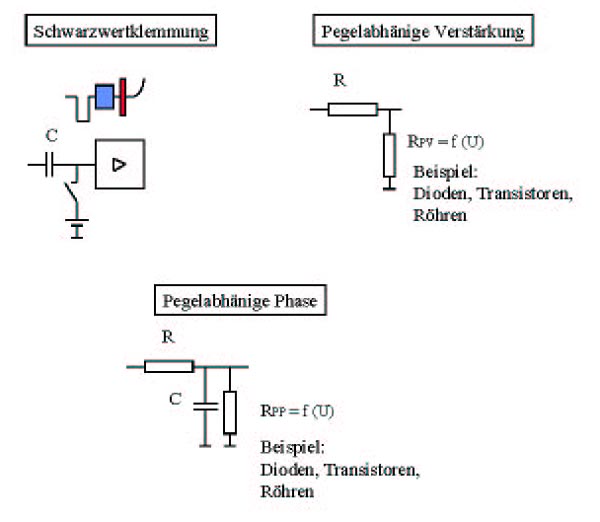

Schwarzwertklemmung: Durch die R-C Kopplung der Verstärker geht der Gleichanteil verloren - über eine Klemmschaltung wird auf der hinteren Schwarzschulter der Gleichanteil hinzugefügt, Pegelabhänige Verstärkung: nichtlineare Bauteile ändern die Eingangsimpedanz in Abhänigkeit der Eingansspannung, Pegelabhänige Phase: Änderung der Phase in Abhänigkeit der Eingansspannung

TV-Steuersender - Videoaufbereitung

Dietmar Reinke 1992 - Sendetechnik TV-Steuersender - Videoaufbereitung

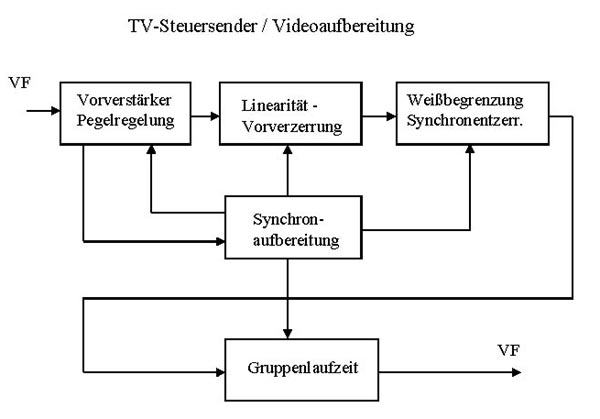

Steuersender: Pegelregelung über Prüfzeile, Vorverzerrung: Komensation der linearen Senderverzerrungen, Weißbegrenzung: sichern eines minimalen Bildträgers (übersprechen Bild nach Ton), Gruppenlaufzeit: Kompensation der Gruppenlaufzeite von Sender und Empfänger

Bildmodulator

Dietmar Reinke1992 - Sendetechnik Bildmodulator

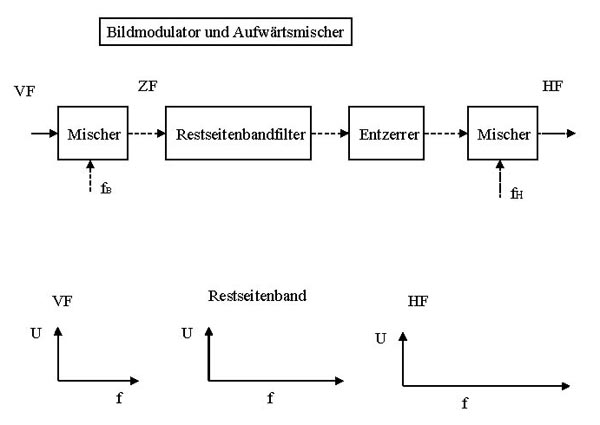

Besonderheiten der Frequenzlage - war Teil der Übung ...

Daten- und Prüfzeilen

Dietmar Reinke 1992 - Sendetechnik Daten- und Prüfzeilen

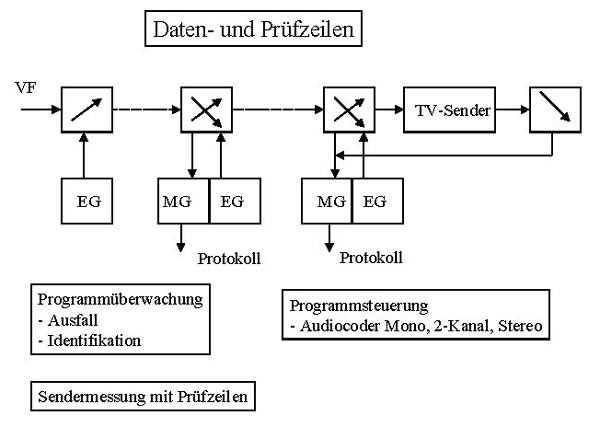

Daten- und Prüfzeilen wurden parallel zum Programm übertagen - die Prüfzeilen des 2. Halbbildes konnten für Sendermessungen ersetzt werden

Audiodatsystem

Dietmar Reinke 1992 - Sendetechnik Audiodatsystem

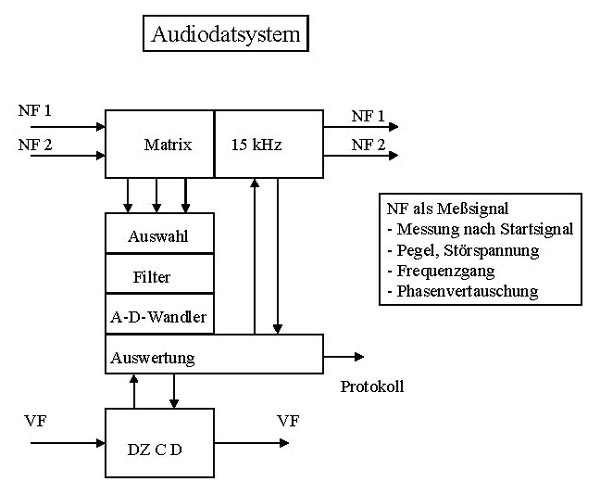

Im Bereich von 15 kHz wurde ein spezielles Signal übertragen - Programmzuordung / Ausfall, Messung des Audiosignales: Pegel, Frequenzgang ...

Vorlesungsunterlagen Technik und Technologie des Funkwesens (Dietmar Reinke, 1992)
