Sendetechnik

HF Filter und Weichen

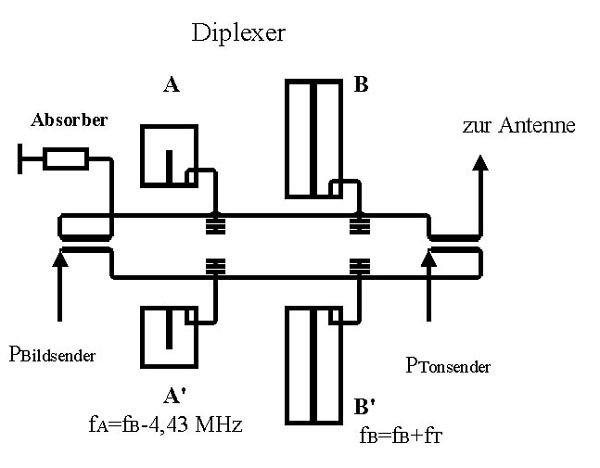

Diplexer

Dietmar Reinke 1992 - Sendetechnik Diplexer

Bildsignal: Aufteilung auf 2 Wege, Sperrfilter gespiegelte Farbträgerfrequenz (Nachbarkanalstörrung), Koppler Ausgang auf Antenne, Tonsignal: Aufteilung auf 2 Wege, Sperrfilter für Tonfrequenz - Reflektion, Koppler Ausgang auf Antenne

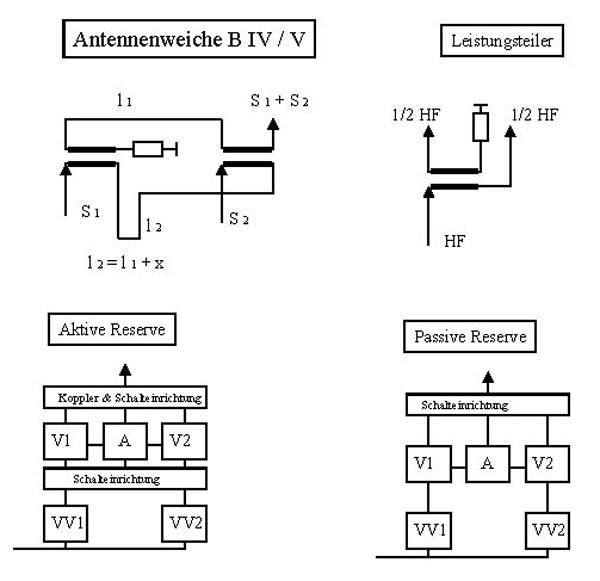

Antennenweiche

Dietmar Reinke 1992 - Sendetechnik Antennenweiche

Antennenweiche UHF: Durch unterschiedliche Wellenlängen (Frequenzen) erreichen beide HF-Signale die Antenne, Leistungsteiler: HF-Leistung wird auf 2 Leitungen verteilt (3 dB-Koppler)

Vorlesungsunterlagen Technik und Technologie des Funkwesens (Dietmar Reinke, 1992)
