Bandpass - Layout

Bandpass Layout

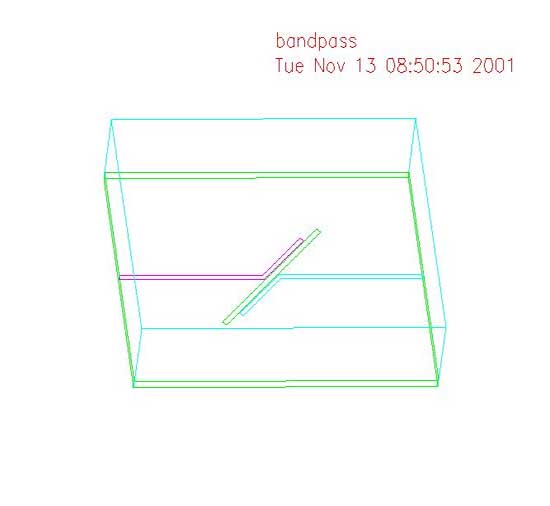

Layout: HFSS Leitung 50 Ω, Resonator-Koppler 1/4 λ, Resonator-Koppler 1/2 λ, Resonator-Koppler 1/4 λ, Leitung 50 Ω

Bandpass - Feld

Bandpass Feld

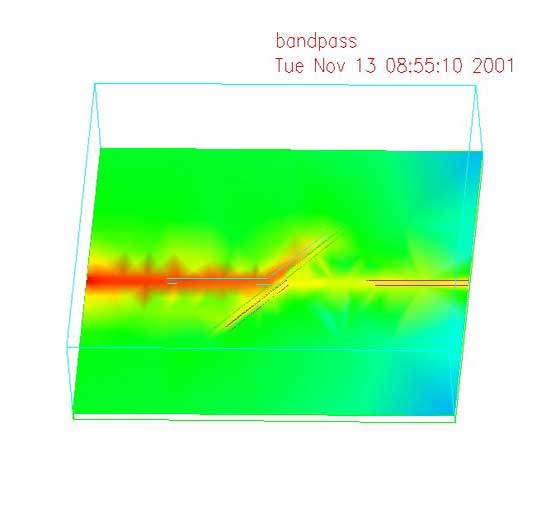

Feldberechnung mit HFSS

Bandpass - Aufbau

Bandpass

Abschlussarbeit im Bereich Hochfrequenztechnik

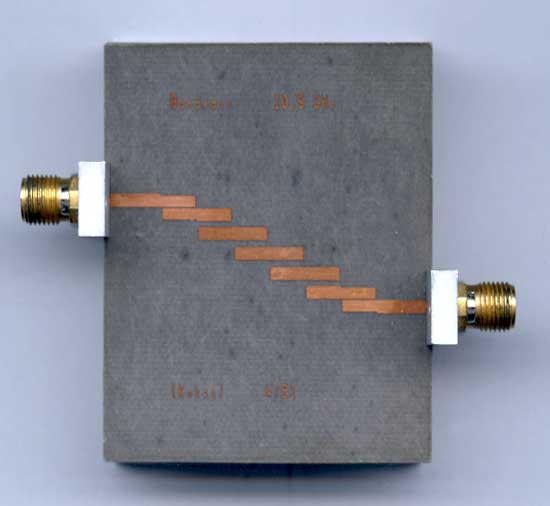

Bilder aus dem Labor Hochfrequenztechnik (Dietmar Reinke, 2001)

Bandpass - Simulation

Werte (Simulation 500 Datensätze)

  • Frequenz: 5,11 GHz
  • S11 Reflektionsfaktor Port 1: 25,7 dB
  • S21 Übertragung Port 1 nach Port 2: 0,01 dB

Schaltung

Layout Bandpass 5 GHzVerlängerung 63 Ohm 18,5°Koppler 63 Ohm 75°Koppler 63 Ohm 75°Anschlussleitung 50 OhmAnschlussleitung 50 Ohm

  • Frequenzbereich 0 GHz bis 10 GHz
  • Bezugsfrequenz 5 GHz
  • Wellenwiderstand 50 Ohm
  • Aufbau als 2-Tor-Schaltung
  • Anschussleitung 50 Ohm
  • Koppler 63 Ohm / 75°
  • Verlängerung 63 Ohm /18,5° (optimiert minimale Dämpfung S21)

S-Parameter

Bandpass

S11 Reflektionsfaktor Port 1, S21 Übertragung Port 1 - Port 2

Simulation - Dietmar Reinke, 2010
