Richtkoppler - Aufbau

Aufbau Richtkoppler

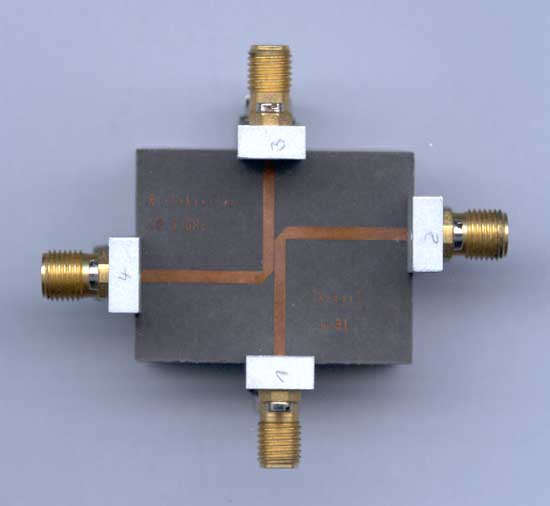

Bilder aus dem Labor Hochfrequenztechnik (Dietmar Reinke, 2001)

Richtkoppler - Simulation

Werte (Simulation 500 Datensätze)

  • Frequenz: 5,01 GHz
  • S11 - Reflektionsfaktor: 26,7 dB
  • S21 - Übertragung Port 1 nach Port 2: - 1,2 dB
  • S31 - Übertragung Port 1 nach Port 3: - 6,35 dB
  • S41 - Übertragung Port 1 nach Port 4: - 21,6 dB

Schaltung

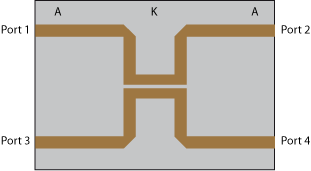

Layout Richtkoppler 5 GHzKoppler 85 Ohm 90°Anschlussleitung 50 OhmAnschlussleitung 50 OhmAnschlussleitung 50 OhmAnschlussleitung 50 Ohm

  • Frequenzbereich 0 GHz bis 10 GHz
  • Bezugsfrequenz 5 GHz
  • Wellenwiderstand 50 Ohm
  • Aufbau als 4-Tor-Schaltung
  • Anschussleitung 50 Ohm
  • Koppler 85 Ohm / 90° (optimiert minimale Dämpfung S31)

S-Parameter

Richtkoppler

S11 Reflektionsfaktor Port 1, S21 Übertragung Port 1 - Port 2, S31 Übertragung Port 1 - Port 3, S41 Übertragung Port 1 - Port 4
