Hybridkoppler - Aufbau

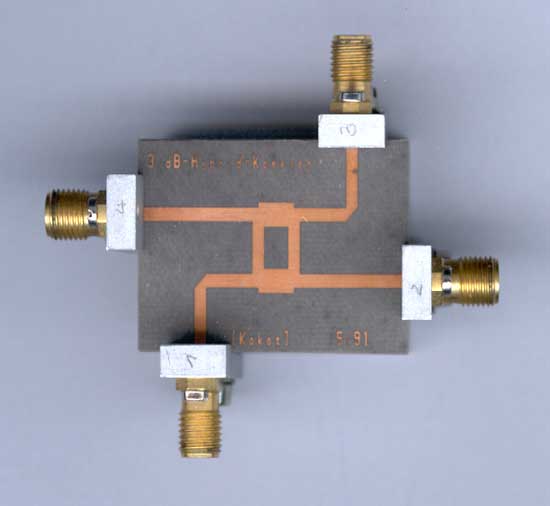

Aufbau Hybridkoppler

Bilder aus dem Labor Hochfrequenztechnik (Dietmar Reinke, 2001)

Hybridkoppler - Simulation

Werte (Simulation 500 Datensätze)

  • Frequenz: 5,01 GHz
  • S11 - Reflektionsfaktor Port 1: 48,4 dB
  • S21 - Übertragung Port 1 nach Port 2: 48,4 dB
  • S31 - Übertragung Port 1 nach Port 3: 3,01 dB
  • S41 - Übertragung Port 1 nach Port 4: 3,01 dB

Schaltung

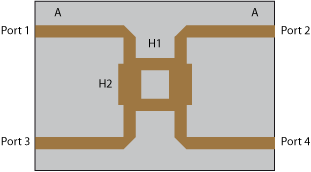

Layout Hybridkoppler 5 GHzAnschlussleitung 50 OhmAnschlussleitung 50 OhmAnschlussleitung 50 OhmAnschlussleitung 50 OhmLeitung H2 35,35 Ohm 90°Leitung H2 35,35 Ohm 90°Leitung H1 50 Ohm 90°Leitung H1 50 Ohm 90°

  • Frequenzbereich 0 GHz bis 10 GHz
  • Bezugsfrequenz 5 GHz
  • Wellenwiderstand 50 Ohm
  • Aufbau als 4-Tor-Schaltung
  • Anschussleitung 50 Ohm
  • H1 Leitung 50 Ohm / 90°
  • H2 Leitung 35,35 Ohm / 90°

S-Parameter

Hybridkoppler

S11 Reflektionsfaktor Port 1, S21 Übertragung Port 1 - Port 2, S31 Übertragung Port 1 - Port 3, S41 Übertragung Port 1 - Port 4

Simulation - Dietmar Reinke, 2010

Diplexer - Simulation

Werte (Simulation 500 Datensätze) - Link: Diplexer TV-Sender

Diplexer (Frequenzmultiplex)

  • Frequenz: 4,72 GHz
  • S41 Übertragung Port 1 nach Port 4: 0,0 dB (Quelle 1 nach Summe)
  • S21 Übertragung Port 1 nach Port 2: 39,2 dB
  • S32 Übertragung Port 3 nach Port 2: 0,0 dB (Quelle 2 nach Absorber)
  • S43 Übertragung Port 3 nach Port 4: 39,2 dB
  • Frequenz: 5,12 GHz
  • S41 Übertragung Port 1 nach Port 4: 64,6 dB
  • S21 Übertragung Port 1 nach Port 2: 0,03 dB (Quelle 1 nach Absorber)
  • S23 Übertragung Port 3 nach Port 2: 64,6 dB
  • S43 Übertragung Port 3 nach Port 4: 0,04 dB (Quelle 2 nach Summe)

Schaltung

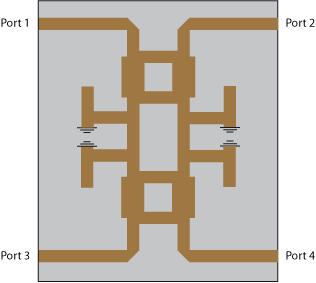

Layout DiplexerAnschlussleitung 50 OhmAnschlussleitung 50 OhmAnschlussleitung 50 OhmAnschlussleitung 50 OhmLeitung 50 Ohm /10°Leitung 50 Ohm /10°Leitung 50 Ohm /10°Leitung 50 Ohm /10°Leitung 50 Ohm / 78,3°Leitung 50 Ohm / 78,3°Leitung 50 Ohm / 78,1°Leitung 50 Ohm / 78,1°Leitung 50 Ohm / 80°Leitung 50 Ohm / 80°Leitung 50 Ohm / 80°Leitung 50 Ohm / 80°4 x Leitung 50 Ohm / 45°4 x Leitung 50 Ohm / 45°HybridkopplerHybridkoppler

  • Frequenzbereich 4 GHz bis 6 GHz
  • Wellenwiderstand 50 Ohm
  • Aufbau als 4-Tor-Schaltung
  • Port 1 Quelle 1
  • Port 2 Ausgang 1 (Absorber)
  • Port 3 Quelle 2
  • Port 4 Ausgang 2 (Summe)
  • 2 Hydridkoppler
  • 4 Resonatoren 5 GHz

S-Parameter

Diplexer

S41 Übertragung Port 1 - Port 4 === S23 Übertragung Port 3 - Port 2

S21 Übertragung Port 1 - Port 2 === S43 Übertragung Port 3 - Port 4

Simulation - Dietmar Reinke, 2010
