Hochfrequenztechnik

Tiefpass - Aufbau

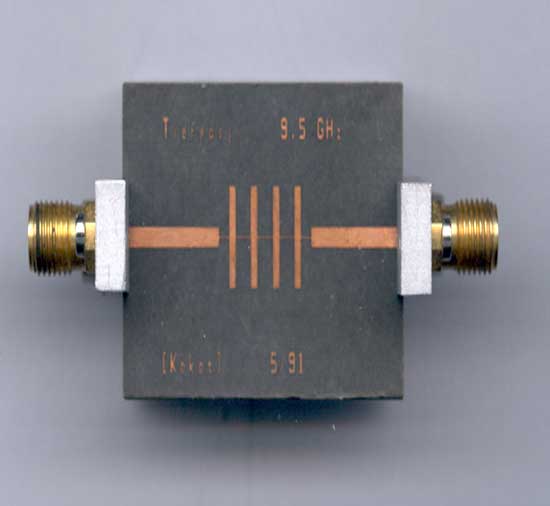

Aufbau Tiefpass

Bilder aus dem Labor Hochfrequenztechnik (Dietmar Reinke, 2001)

Tiefpass - Simulation

Werte (Simulation 500 Datensätze)

  • Frequenz: 5,01 GHz
  • S11 Reflektionsfaktor Port 1: 75,9 dB
  • S21 - Übertragung Port 1 nach Port 2: 0 dB

Schaltung

Layout Tiefpass 5 GHzLeitung 10 Ohm 15°Leitung 10 Ohm 15°Leitung 10 Ohm 15°Leitung 90 Ohm 63°Leitung 90 Ohm 63°Leitung 90 Ohm 63°Leitung 90 Ohm 63°Anschlussleitung 50 OhmAnschlussleitung 50 Ohm

  • Frequenzbereich 0 GHz bis 10 GHz
  • Bezugsfrequenz 5 GHz
  • Wellenwiderstand 50 Ohm
  • Aufbau als 2-Tor-Schaltung
  • Anschussleitung 50 Ohm
  • 10 Leitung 10 Ohm / 15°
  • 90 Leitung 90 Ohm / 63°

S-Parameter

Tiefpass

S11 Reflektionsfaktor Port 1, S21 Übertragung Port 1 - Port 2

Simulation - Dietmar Reinke, 2010
